速騰改裝DIY尾燈作業

2013-3-8 11:42| 發布者: 琦琦| 查看: 5657| 評論: 0|原作者: 源自網絡K|來自: 愛卡汽車

摘要: 09款老速騰,已經行駛4.7萬公里。實現尾燈4個圈是多年的夢想,由于價格太高一直都在觀望。近期車友聚會又在討論4個圈的問題,有一車友提議我們發揮各自特長DIY尾燈4個圈,一拍即合。隨即有設計電路圖的(根據網上搜 ...

聲明:本帖系轉載于愛卡汽車論壇 作者:llsll4,版權歸作者以及愛卡汽車所有。

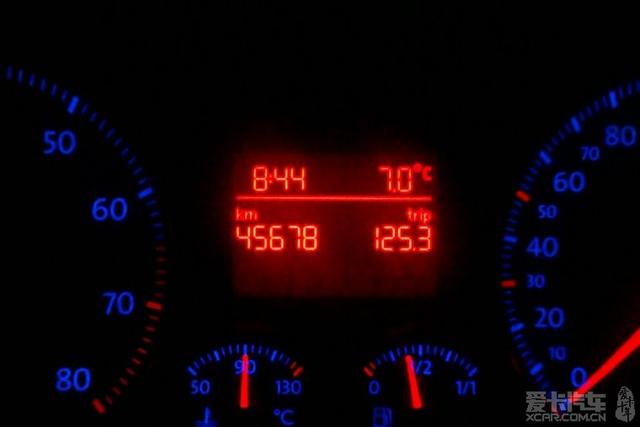

09款老速騰,已經行駛4.7萬公里。實現尾燈4個圈是多年的夢想,由于價格太高一直都在觀望。近期車友聚會又在討論4個圈的問題,有一車友提議我們發揮各自特長DIY尾燈4個圈,一拍即合。隨即有設計電路圖的(根據網上搜集的資料)、有聯系加工電路板的、有焊接LED等元器件的。經過調試電流大?。炼龋┳詈笱b車運行3個月一切正常大功告成?,F(xiàn)分享給有動手能力的車友。

           先上幾張圖片。
 - 玩改車

 - 汽車改裝網







[ ] 我們采用的是保守拆法:從中間用鋼鋸把尾燈鋸開??吹街虚g那條線了嗎


拿出燈碗


用砂輪打磨,


直到磨出孔洞

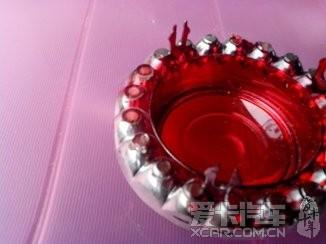

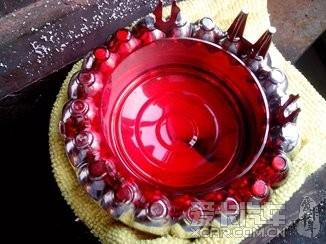

兩只圓形固定柱去掉,3個扁的固定腳要打磨的很薄,很窄(因為線路板的固定孔受安裝元器件限制沒法做到大一些)

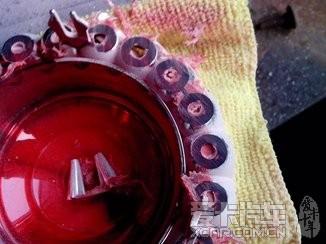

圓形固定柱打磨掉了,燈碗要磨到這個程度(部分露出小孔)殘留物可用刀具慢慢的處理。




線路板上出來3根線(一根黃燈線,一根紅燈線,一根地線)從原來的圓柱固定空中穿出
裝上線路板后用先用電烙鐵處理縫隙再哥倆好密封

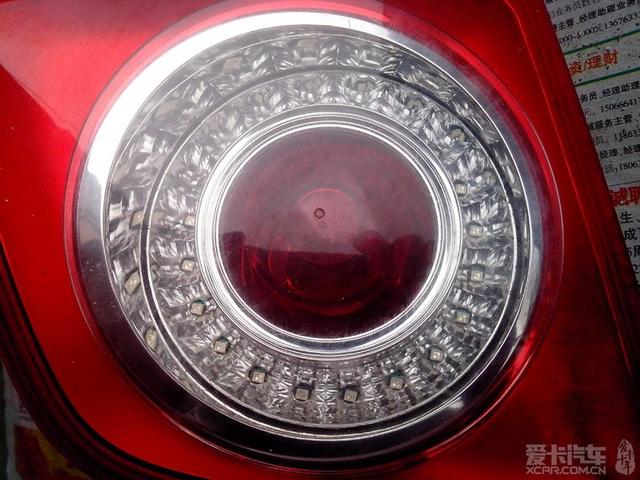

裝好后的尾燈


 接下來就是裝車了。

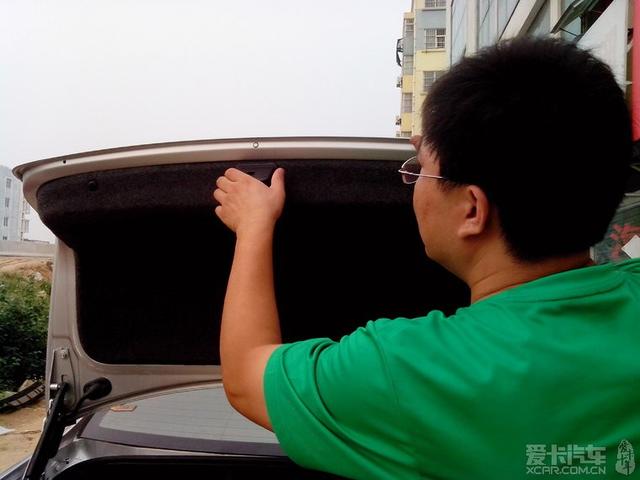

這個護套使勁拽下來就可以了


已經拽下來了。還要拆下4個內花螺絲。然后在下面邊緣貼近插入平口螺絲刀逐個把卡扣撬開。


拿下內襯
