對于勉強的東西，心里始終有個結，今天就把它理順，全部重新拆開（郁悶，重新拆開再裝一遍，比全新裝更痛苦），并重新設計接線，將胎壓系統的視頻顯示單獨接到到DVD的輔助輸入，不再與后視鏡頭、全視鏡頭共用一個視頻接口，這樣就解決了兼容問題。嘿嘿

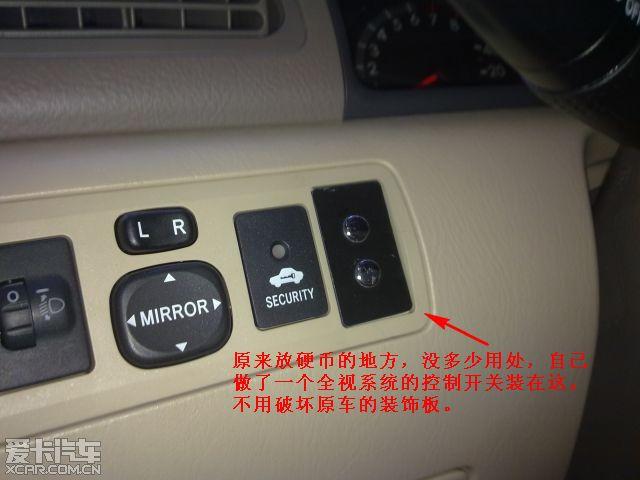

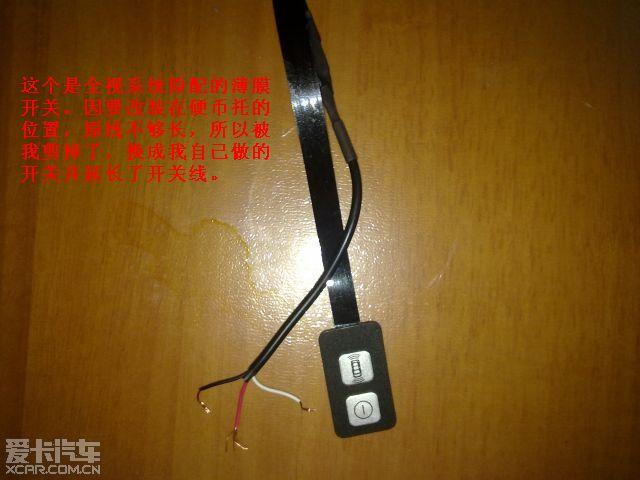

并且，全視系統的薄膜開關無論粘貼在哪兒，都覺得不好看。我自己做了一個開關，剪掉原薄膜開關連線，取掉原花花上的硬幣托，將新開關裝硬幣托的位置上，完美。

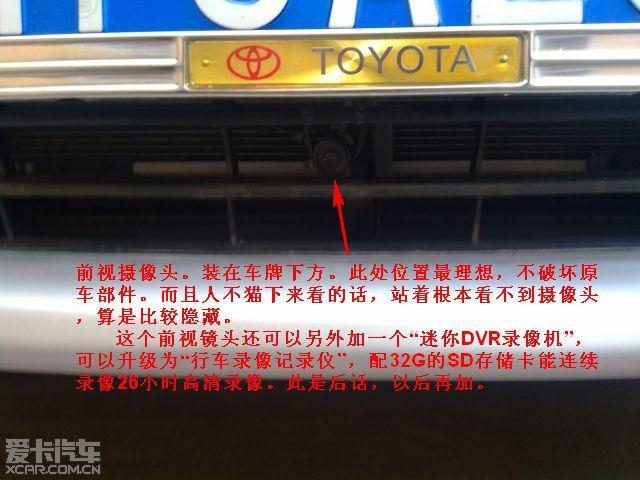

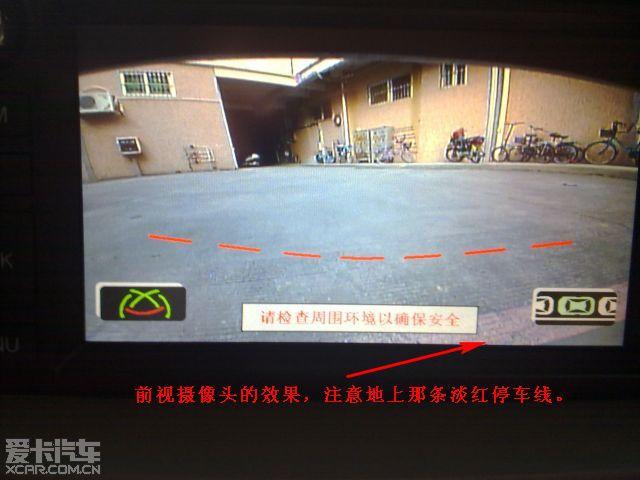

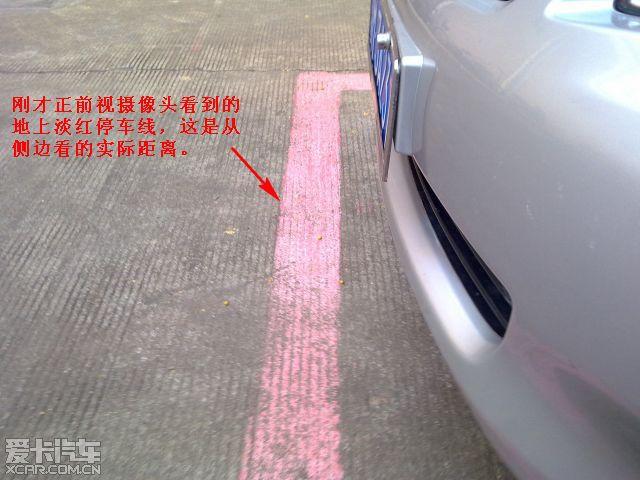

前視攝像頭安裝在前車牌下方內，很隱藏，角度理想，不破壞原車部件。

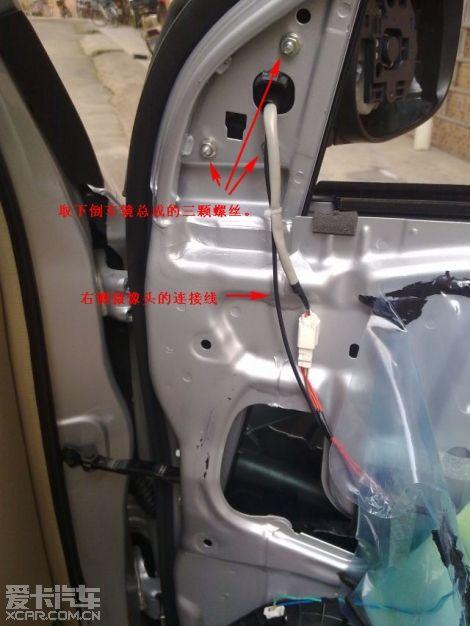

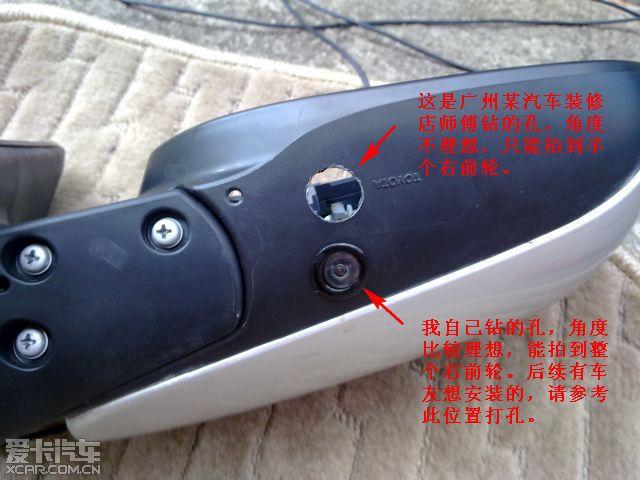

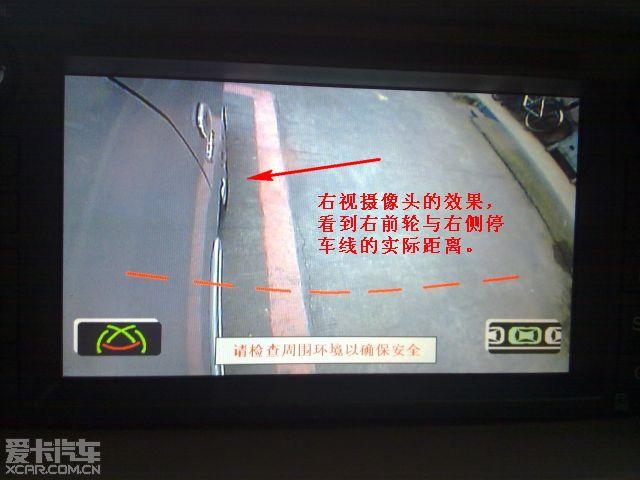

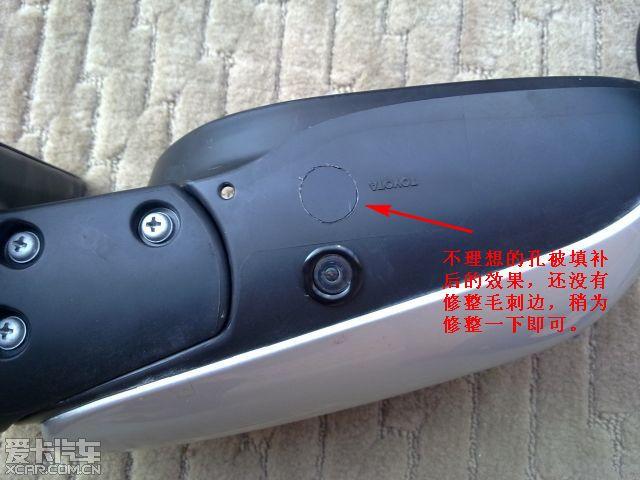

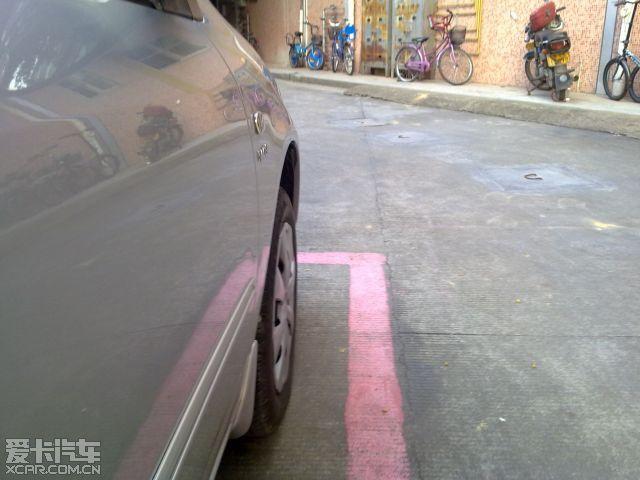

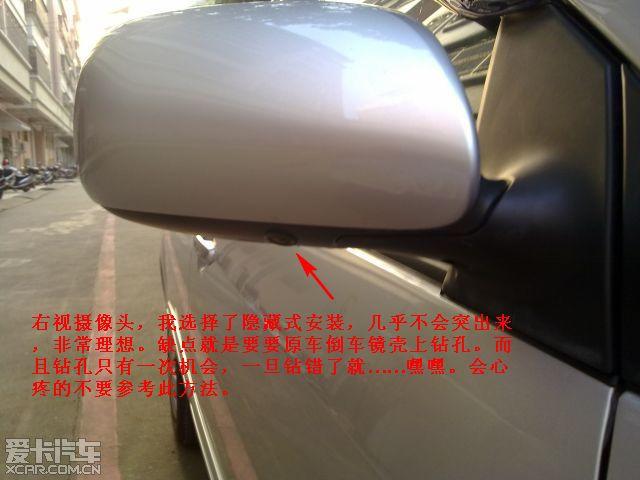

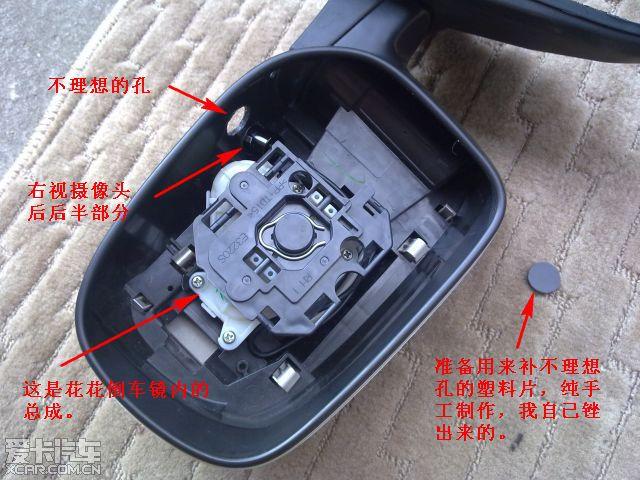

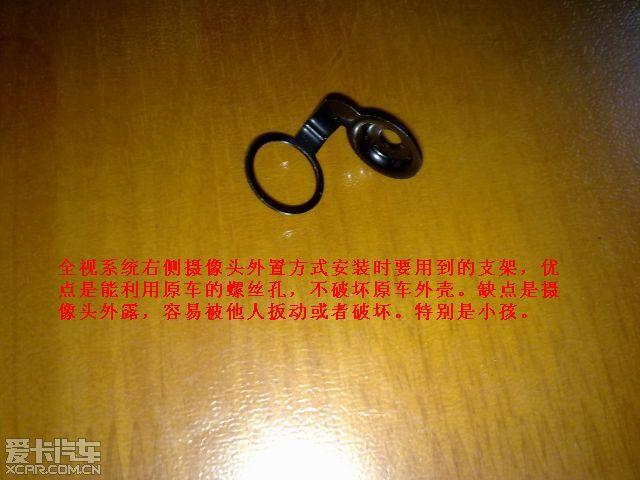

右側攝像頭因我不喜歡外掛，讓師傅裝在右倒車鏡底下鉆孔安裝。可惜，師傅也不夠細致，鉆的孔位置角度不理想，只能看到半只右前輪。今天也自己拆開后鏡，選定位置重新鉆孔，并把原鉆孔填補，不然的話，倒車鏡外殼有幾個大孔那就不好玩，這一補也太完美了，自我感覺非常良好。


目前唯一不理想的就是右視攝像頭沒有紅外夜視功能，在晚上的視頻效果不行。白天嘛，一個字：捧！


廢話一堆，語無倫次，還是拍幾張相片來瞄瞄吧，無圖無真相。哈哈

遙控型的（有缺點）遙控接線圖詳見



























完成收工。大概參考吧，第一次弄，沒經驗，真的很辛苦，不過，自己折騰，有樂趣。先在淘寶上找到的，淘寶報價800多（能談打折），本來只是想了解一下，并沒急著裝，在咨詢過程中，店家比較熱心做介紹、傳產品說明書，在廣州有實體公司，不包安裝，對方可代找安裝店，需要自己另付安裝費300。雖然自己有動手能力，考慮了一下，覺得還是給專業人員去弄吧，所以去了對方的實體公司提貨，然后去第三方安裝店，說師傅沒上班，只好另外找了一家，經過安裝店折騰后，我后悔了。經驗教訓，有動手能力的朋友，建議盡量自己弄，也并不難。有這個帖子做參考，不難。

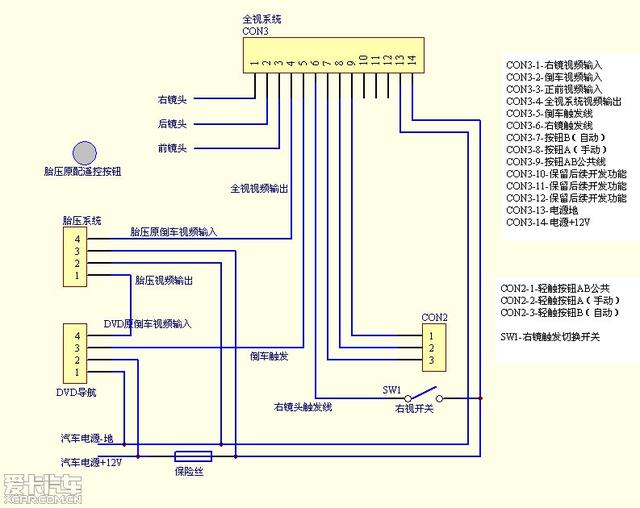

把愛車拆拆裝裝5次，不斷的折騰，不斷的摸索，期間經歷過改遙控，后來實際使用，遙控因無線信號影響，會偶爾失靈，所以，再次改回有線控制?，F(xiàn)在終于弄出一套比較滿意的方案，更新一下接線圖。參考吧。
這種接線方法已經實現如下自動流程：
1、上車打開鑰匙（ACC）；
2、首先自動顯示前方鏡頭視頻15秒；
3、再自動顯示胎壓15秒；
4、然后自動切換回DVD導航界面；
5、在任何時間可按【手動】、【自動】、【右鏡】三個按鈕（接線圖中的CON2），和【胎壓自帶遙控按鈕】進行切換；

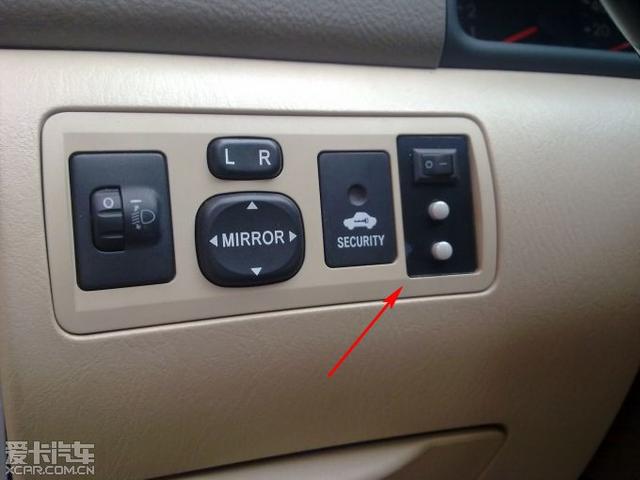

自制的開關，最下方一個是全視【手動】，中間的為【自動】，上方的為【右鏡】
