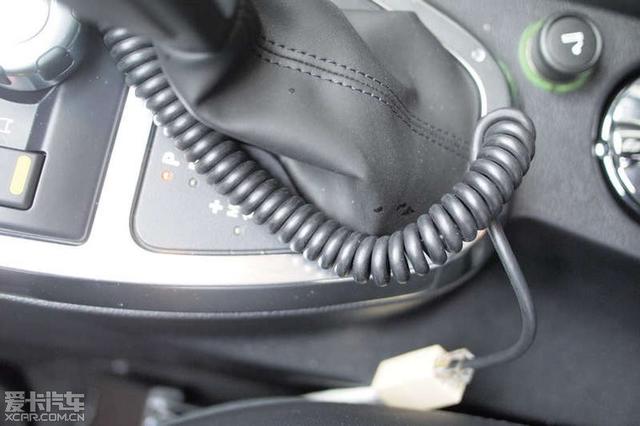

 面板的接線通過頂棚邊走到后備箱主機上，不用拆任何裝飾件：  淘寶上買的MINI吸盤，有了它面板安裝好可以緊貼玻璃，不妨礙頭部空間  從外部觀察面板的安裝位置：  主機被緊緊夾在備胎和一層海綿之間，非常牢固  備胎邊上有一個保險絲盒，進線最粗的一根是從電瓶來的火線，車臺電源線從此處接線，這根線是這次唯一被破開的原車線路：  從保險絲盒邊上有三路線從主機通到駕駛室：外接喇叭、面板、手咪：  圖中紅線是主機的電源地線，接在備胎左側空腔里原車功放的接地樁上，圖中上部粗黑線是天線饋線，通過門邊封繞到車頂上：  后備箱全部接線：  真鉆的天線：  天線在車頂?shù)陌惭b位置，自帶保護膜不傷油漆非常周到，天線中間是磁鐵，周圍是吸盤，吸力超強。定線卡也是自帶的：  饋線翻進車門后固定：  記得穿進門封條處一定要打膠，否則會漏水：  之后沿門封條內凹槽一直走到下部踏板處進入后備箱，裝好天線后的整車圖，呵呵下雨車臟啦：  軟鞭天線40公分長，1.76米車高，按道理碰不到2.2米的車庫出入口，現在造房子也不是按常理出牌，沒辦法啊~~只能俺們能屈能伸了：  這是安裝在駕駛座位下的外接喇叭：  手咪的線也是通過駕駛座位下面穿到檔把邊上來，通過RJ45直通頭連上手咪，  原配的手咪掛鉤非常合適地粘在空調風口下面的面板圓弧處，位置和形狀簡直就是定制的，真神了：  最后來張駕駛室全景圖，這套車臺安裝方案絕配吧？裝好小小得意了好一陣：
